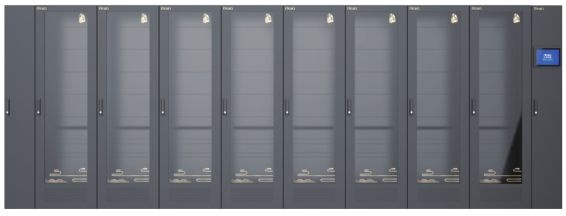

北斗系列BL列级智慧模块化数据中心
2020/8/10 14:43:21
产品价值
1.北斗系列BL列级智慧模块化数据中心
1.1随着智慧+、物联网、人工智能、5G发展，数字化信息量成爆发式的增长，直接影响未来业务结构和生活方式的变化，用户对数字化信息的处理、响应，要求更准、更快。艾特网能推出北斗系列BL列
级微模块数据中心，将传统机房基础设备配电、制冷、UPS、电池、机柜及气流管理、监控及管理等设施，全部整合各子模块系统，成为排级机柜式模块化数据中心。
1.2北斗系列BL列式模块化数据中心是中小型数据中心的较佳实践方案之一，简化了中小型数据中心的建设复杂程度，解决了用户在中小型数据中心建设的专业化、标准化、建设速度、可扩容性等方面的诸多问题，在数据中心建设部署上，实现一体化、快部署、少工程、智维护、省费用的需求，并可提供满足国标GB50174A、B、C等级标准和定制化产品解决方案。
2、北斗系列BL列级智慧模块化数据中心特点
2.1藏繁于简
北斗BL系统微模块所有子系统采用模块化、标准化、预制化方式
组合，简单安装、快速部署，投入使用，1~2天即可完成安装，与
传统机房建设相比，大大缩短设计、施工时间。
2.2一目了然
10寸彩色触控屏，3D人机界面友好，实时检测BL设备运行状态，事件记录，告警等，用户微模块管理清晰直观。
2.3智能管理
机架式安装监控主机，无工程安装，双电源供电，稳定更可靠。对系
统全面监控，可配置视频、语音电话、短信组件、手机APP，随时随地掌握动态
2.4布置灵活

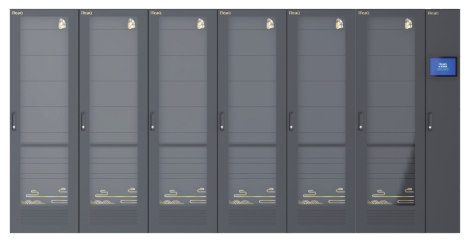

北斗BL单列机柜包含（2~8）机柜，1拖N、2拖N，多种组合形
式，满足中小型数据机房，新建、扩建、改造、增容需求，并提
供多套微模块组合解决方案。
2.5绿色节能
不间断电源-泰尔&节能双认证，高输出功率因数，提升带载能力和UPS效率95%。
高效制冷-采用负载跟随技术，制冷量“随需而变”，与传统机房相比节能30%~50%。
气流管理-采用通道封闭l冷热通道隔离形式，只冷却设备，不冷却环境，提升机组回风温度，同时提升机组能效比，实现节能。
节能技术-多种创新制冷节能方案，满足定制化需求，PUE可低至1.4以下。
2.6安全可靠
配电系统可N、N+1、2N供电配置，空调系统可N、N+1制冷配
置，为客户提供安全，可靠保障。
应急风扇，当空调故障或市电停电时，应急风扇开启，缓减机柜温
升。
预警氛围灯，根据设备运行正常/告警变色，清晰直观展示。通道全封闭单排防护等级高，可在相对恶劣环境如仓库、厂房等场
景使用。同时可配置消防插框，避免火灾隐患。
节省占地
单机柜占地面积仅0.84平米，机房面积从10㎡~100㎡，无需架高
地板，支持水泥地板安装，简化机房装修，充分利用机房内有效
使用空间
3、应用场景
中小型数据中心 中小企业机房 信息节点机房
政府分支机构 二级数据中心 物联网数据中心
大型网点 社区 乡镇服务网点机房
分期建设 需扩容改造机房
北斗系列BL列级智慧模块化数据中心技术参数
|
名称 |
北斗系列BL列级智慧模块化数据中心解决方案 |
|||
|
规格 |
1拖N （2~6） |
2拖N （3~8） |
||
|
|
可选全封闭/封闭冷通道 |
|||
|
|
380V 50Hz |
|||
|
配电系统 |
||||
|
UPS容量 |
10kVA |
20/30kVA |
2*20/40kVA |
|
|
输出功率因数 |
0.9 |
|||
|
UPS输入输出制式 |
单入单出 |
三入三出 |
三入三出 |
|
|
配电容量 |
80A |
160A |
||
|
防雷 |
C级防雷 |
|||
|
PDU |
竖向安装，不占U位，24位 国标插口 |
|||
|
配电架构 |
可 N 、N+1、2N配置 |
|||
|
机柜系统 |
||||
|
微模块尺寸（宽*深*高）mm |
900~6000*1400*2000 含空调室内机机组 |
|||
|
机柜包含辅材 |
L型导轨、盲板、照明、监控辅材、应急风扇等 |
|||
|
网络柜（宽*深*高）mm |
可选800*1400*2000网络柜 |
|||
|
空调系统 |
||||
|
制冷量 |
7.5kW |
12.5kW |
12.5kW |
|
|
尺寸（宽*深*高）mm |
520*1400*2000 |
600*1400*2000 |
300*1400*2000 |
|
|
空调室内机深度含封闭框尺寸 |
||||
|
制冷架构 |
可 N 、N+1配置 |
|||
|
监控系统 |
||||
|
显示界面 |
10寸彩色触控屏 |
|||
|
监控量 |
UPS、空调、机柜温湿度、门状态、应急风扇、漏水、烟感等 |
|||
|
可选 |
短信组件/手机APP/语音告警/视频/门禁等 |
|||
|
安全系统 |
||||
|
应急风扇 |
标配 |
|||
|
预警氛围灯 |
标配 |
|||
|
声光告警系统 |
标配 |
|||
|
消防插框 |
可选（仅微模块全封闭时） |
|||
|
电池系统（可选 |
||||
|
电池包 |
支持（仅限太行UR系列UPS） |
|||
|
高度 |
3U |
|||
|
规格 |
240V 9AH |
|||
|
可选数量 |
至多4个电池包 |
|||
|
电池柜 |
支持 （可列入或独立） |
|||
|
尺寸（宽*深*高）mm |
可选600/800*1400*2000 |
|||
北斗系列BL列级智慧模块化数据中心典型配置
1拖三 技术方案
1拖四 技术方案
1拖六 技术方案
2拖四 技术方案
2拖六 技术方案
2拖八 技术方案
